Integrace systémů - Reference

Instalace laserových systémů

Navařování funkčních vrstev kluzných ložisek

Místo/rok instalace:

Příšov 2023

Technologie

Laserové navařování

Aplikace:

Hlava pro vnitřní návary Lasertherm na obtížně dostupná místa vnitřních průměrů

Komponenty

Laser Laserline LDM 6000-100, robot Fanuc M20iD, 2osé rotační polohovadlo Fanuc

Ostatní:

Bezpečnostní laserová kabina LaserTherm

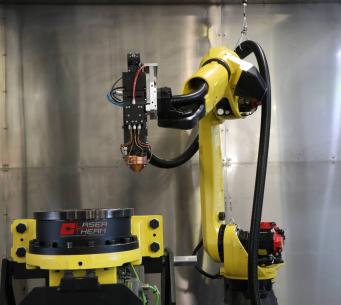

Navařování funkčních vrstev kluzných ložisek

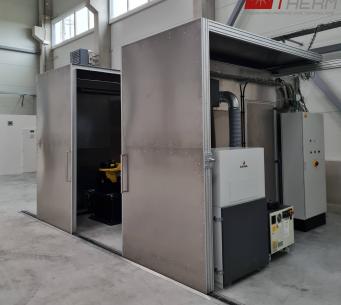

Navařování funkčních vrstev kluzných ložisek

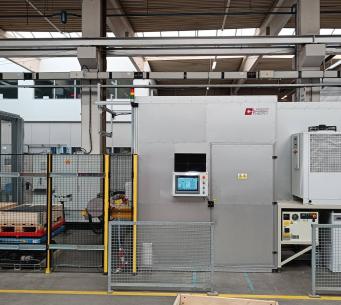

Laserové svařování nerezových odvodňovacích žlabů

Místo/rok instalace:

Přibyslav 2022

Technologie

Laserové svařování

Aplikace:

Standardizované řešení pro efektivní laserové svařování

Komponenty

Laser IPG YLR 4000, průmyslový robot Fanuc M800, 3osé plně synchronizované polohovadlo typu H

Ostatní:

Použití přesného robota M800 pro laserové aplikace

Laserové svařování nerezových odvodňovacích žlabů

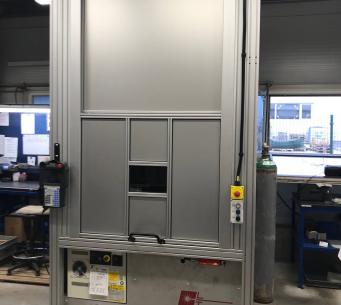

Laserové svařování závěrů pušek s klikou

Místo/rok instalace:

Podolí 2022

Technologie

Laserové svařování

Aplikace:

Ekonomicky dostupné řešení aplikace laserového svařování, výkon laseru až do 4 kW

Komponenty

Laser IPG 1 kW, robot Fanuc LR Mate

Ostatní:

Laserová procesní hlavice LaserTherm, možnost rozšíření o podavač drátu a externí polohovadlo

Laserové svařování závěrů pušek s klikou
Laserové svařování závěrů pušek s klikou

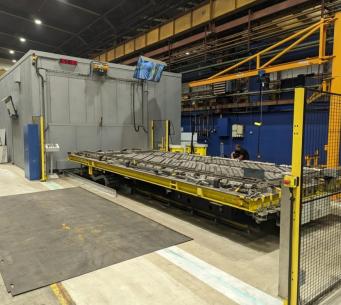

Laserové svařovací zařízení pro komponenty třístranných sklápečů

Místo/rok instalace:

Slaný 2021/2022

Technologie

Laserové svařování

Aplikace:

Celosvětové unikátní řešení a aplikace

Komponenty

Laser Trumpf TruDisk 8000, robot Fanuc M710iC

Ostatní:

Univerzální magnetický upínací systém SCHUNK, použití nejmodernějších metod a světových komponent

Laserové svařovací zařízení pro komponenty třístranných sklápečů
Laserové svařovací zařízení pro komponenty třístranných sklápečů

Laserové svařování trubek

Místo/rok instalace:

Hostomice 2021

Technologie

Laserové svařování

Aplikace:

Univerzální stroj pro laserové svařování kruhových i oválných trubek

Komponenty

Laser Trumpf TruDisk 2000, svařovací hlava Scanlab pro nepřetržitý provoz

Ostatní:

Plně automatický upínací systém trubek bez vlivu operátora, pro délky trubek 100 - 1250 mm, průměry 80 - 63 mm

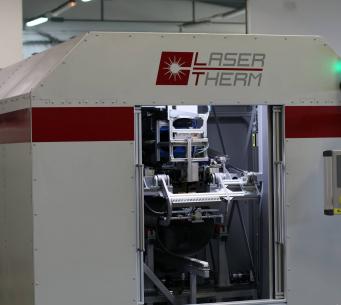

Laserové svařování trubek
Laserové svařování trubek

Laserový systém pro technologii svařování

Místo/rok instalace:

Brno 2021

Technologie

Laserové svařování

Aplikace:

Plně automatické pracoviště pro laserové svařování nerezových těl vodních čerpadel

Komponenty

Svařovací robot Fanuc M-20, manipulační robot Fanuc R2000,

laser LT Fiber CC, procesní hlavice LaserTherm

Ostatní:

Systém pro detekci výšky jednotlivých dílů včetně rozpoznání počtu dílů na vstupní paletce

Laserový systém pro technologii svařování
Laserový systém pro technologii svařování - svařovací robot s procesní hlavicí LaserTherm

Robotické svařovací pracoviště pro technologii MIG/MAG svařování

Místo/rok instalace:

Plzeň 2021

Technologie

Robotické svařování, standardizované pracoviště typu IN-LINE

Aplikace:

Svařování trubkovitého rámu tříkolek poštovních vozů

Komponenty

Robot Fanuc ARC Mate 100iD/8L, svařovací zdroj KEMPPI A7 MIB, lineární dráha o délce 8 m

Ostatní:

Pracoviště vhodné pro delší a objemnější díly, nostnost až 5 tun

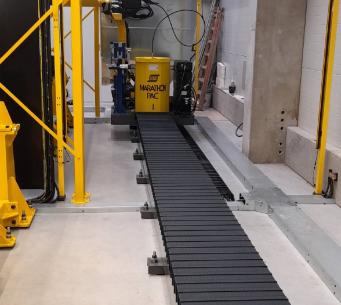

Robotické svařovácí pracoviště pro technologii MIG/MAG svařování, standardizované pracoviště typu IN-LINE
Robotické svařovácí pracoviště pro technologii MIG/MAG svařování, standardizované pracoviště typu IN-LINE

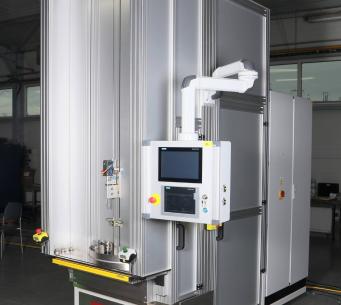

Pracoviště pro automatizované laserové svařování hliníkových komponent pro chladící soustavu

Místo/rok instalace:

Nový Jiřín 2020

Technologie

Laserové svařování hliníku

Aplikace:

Automatizované laserové pracoviště na svařování hliníkových komponent pro chladící soustavu

Komponenty

Laser Trumpf TruDisk 2000, rotační polohovadlo,

svařovací hlava Trumpf BEO D70

Ostatní:

Integrace diagnostiky svaru

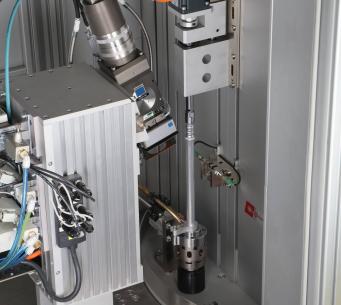

Pracoviště pro automatizované laserové svařování hliníkových komponent pro chladící soustavu
Pracoviště pro automatizované laserové svařování hliníkových komponent pro chladící soustavu

Laserové svařování ataboru pro jaderný průmysl

Místo/rok instalace:

Plzeň 2018

Technologie

Laserové svařování neutronitu (nerez + bor)

Aplikace:

Laserové svařování trubek pro zbytkové jaderné palivo

Komponenty

laser LASERLINE LDF 11kW,

hlava LaserTherm, dráha LaserTherm 5m,

Ostatní:

Dodávka kompletního řešení

Laserové robotické svařovací pracoviště, jednoosé a dvouosé polohovadlo FANUC. Robot FANUC

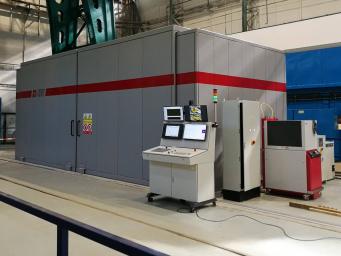

Bezpečnostní krytování výkonového laserového pracoviště

Laserové svařování sklápěcí podlahy

Místo/rok instalace:

Slaný

Aplikace:

Laserové svařování polotovatu korby nákladního vozidla

Komponenty

las. modul TRUMPF, las. hlava TRUMPF, Scansonic

Ostatní:

Know-how a instalace - LaserTherm

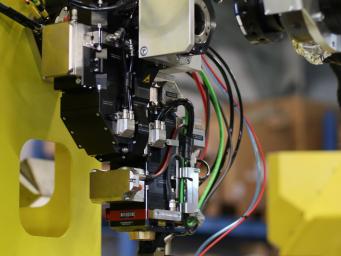

Laserová svařovací hlava Scansonic

Laserové svařování nekonečného profilu

Místo/rok instalace:

Český Těšín

Aplikace:

Laserové svařování nekonečného profilu

Komponenty

las. modul SPI, las. hlava Scanlab, řízení Scaps

Ostatní:

Know-how a instalace - LaserTherm

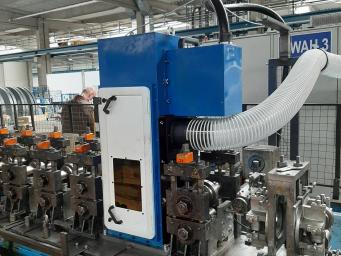

Integrace laserového svařovacího systému do výrobní linky.

Laserové svařování šestistěnných trubek

Místo/rok instalace:

Plzeň 2018

Aplikace:

Laserové svařování šestistěnných trubek

Komponenty

Alu profily, vakuové ejektory

Ostatní:

Know-how a konstrukce LaserTherm

Výroba stehovacích přípravků
Výroba svařovacích přípravků. Polohovadlo FANUC. Robot FANUC. Svařování laserem.

„Nekonečné“ laserové svařování tenkostěnných trubek

Místo/rok instalace:

Lysice 2015

Technologie

Laserové svařování tenkostěných trubek

Aplikace:

Laserové svařování na tupo materiálu o síle 0,13 mm

Komponenty

laser IPG 1kW

skenovací hlava Scanlab

Ostatní:

Naváděcí systém na spáru Lasertherm WeldScan

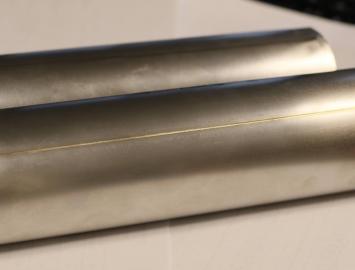

Svařování na tupo nerezových trubek o síle 0,13 mm. Svařování tenkých plechů laserem.
Integrace laserového svařovacího systému do linky. Svařování na tupo nerez trubek o síle 0,13 mm.

Svařování tenkostěnných plechů laserem.

Místo/rok instalace:

Brno

Technologie

Laserové svařování tenkostěných trubek

Aplikace:

Laserové svařování na tupo materiálu o síle 0,13 mm

Komponenty

laser IPG 200W

skenovací hlava Scanlab

Ostatní:

Naváděcí systém na spáru Lasertherm

Integrace laserového svařovacího systému do stroje.

Svařování nerezových pivních tanků laserem

Místo/rok instalace:

Letiny 2018

Technologie

Laserové svařování skenovací hlavou s přídavným drátem

Aplikace:

Laserové svařování vnějšího i vnitřního pláště

Komponenty

laser Laserline 4kW

skenovací hlava Scanlab

Ostatní:

Vlastní naváděcí systém na spáru, adaptabilní podávání přídavného drátu

Robotické laserové svařování na tupo nerezových plechů. Robot FANUC.
Laserové svařování nerezových tanků o síle 2-4 mm. Robotické svařování. Robot a polohovadlo FANUC.

Svařování tahokovu laserem

Místo/rok instalace

Blatná 2018

Technologie:

Laserové svařování skenovací hlavou

Aplikace:

Svařování tahokovu laserem

Komponenty:

Laser SPI 3kW, sken. hlava ScanLab, 4 poz. rotační stůl + laserová kabina

Ostatní:

Cycle time cca. 15 s

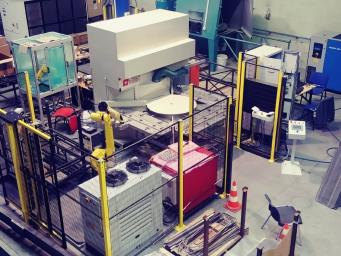

Laserová svařovací buňka. Svařování tahokovu laserem.
Svařování tahokovu laserem

Laserové kalení a navařování

Místo/rok:

Varnsdorf 2013

Technologie:

Navařování a kalení laserem

Aplikace:

Zvyšování odolnosti strojních komponent navařováním Stellitu

Komponenty:

laser Laserline LDF 6000, robot Fanuc, 2x polohovadlo Fanuc, nosnost 1500 kg

Ostatní:

robot na lineární 6 m ose Güdel

Navařování Stetlitu laserem. Robotické navařování. Robot FANUC na lineární ose.
Orbitální navařování Stellitu laserem. Laserové navařování. Zvyšování odolnosti funkčních ploch.

Laserové kalení a navařování

Datum instalace:

červen 2013

Místo:

Ústí nad Orlicí

Typ laseru:

LDF 4000-40

Výkon laseru:

4000 W

Technologie:

Kalení, navařování

Typ robota:

M-20iA

Polohovadlo:

Fanuc, dvouosé, nosnost 500 kg

Lineární osa:

Güdel, 3000 mm

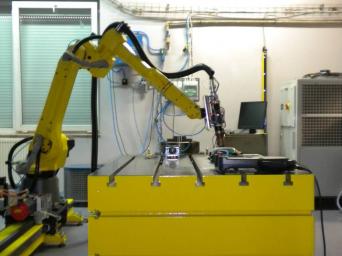

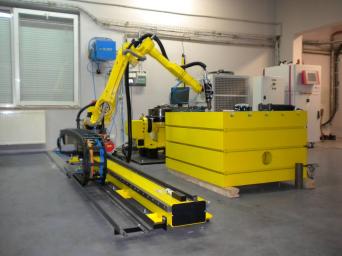

Instalace systému
Instalace systému

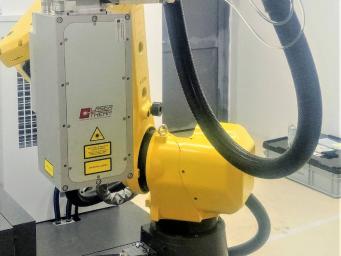

Mobilní pracoviště pro laserové kalení

Místo/rok instalace

Brno 2018

Technologie:

Robotické laserové kalení

Aplikace:

Laserové kalení nástrojů pro ohýbačky trubek

Komponenty:

Mobilní paleta Lasertherm, Laser Laserline 4kW, zoomovací optika, FANUC M20/35, 1 osé polohovadlo FANUC 500 kg

Ostatní:

Plně mobilní pracoviště převozitelné VZV

Mobilní laserové kalicí pracoviště. Robotické laserové kalení. Robot a polohovadlo FANUC.
Mobilní laserové kalicí pracoviště. Robot a polohovadlo FANUC.

Automatizace procesu robotickou manipulací

Místo/rok:

Louny 2016

Technologie:

Robotická manipulace, identifikace a zakládání

Aplikace:

Robotické zakládání do lisu a manipulace s ventily

Komponenty:

FANUC ARC Mate 0, manipulační kleště Lasertherm

Ostatní:

Kompletní zprovoznění, 3 směnný provoz – automotive

Zakládání ventilů robotem do lisu. Robotická manipulace. Robot FANUC ARC Mate 0. Robotická automatizace.
Robotická manipulace. Robot FANUC ARC Mate 0. Robotická automatizace.

Jednoúčelový stroj pro laserové svařování komponent pistolí

Místo/rok instalace

Uherské Hradiště 2015

Technologie:

Laserové svařování

Aplikace:

Las. svařování s min. tepelnou deformací

Komponenty:

IPG 1.5 kW pulzní, otočný stůl a laserová buňka Lasertherm

Ostatní:

Kamerový systém pro přesnou detekci polohy dílu

Svařování částí komponent pistolí
Svařování laserem s karuselovým zakládáním

Instalace robotických svařovacích pracovišť

Mobilní robotické svařovací pracoviště s dvouosým polohovadlem

Místo/rok instalace

Těrlicko 2020

Technologie:

Robotot s dvouosým polohovadlem

Aplikace:

Svařování průtokoměrů

Komponenty:

FANUC ARC Mate, dvouosé polohovadlo FANUC, mobilní paleta LaserTherm, oplocení Haberkorn

Ostatní:

Mobilní robotické pracoviště

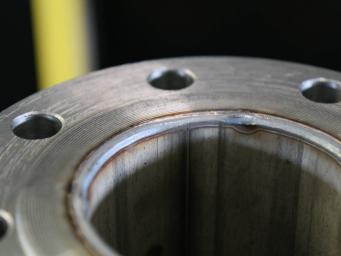

Detail svaru automatizovaného svařování. Vnější obvodové svařování robotem.

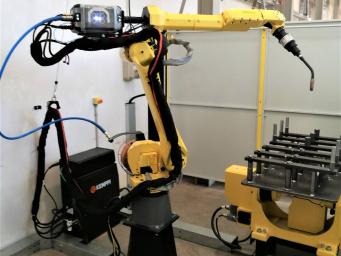

Robotické MIG/MAG (CO2) svařovací pracoviště

Místo/rok instalace

Chrást 2020

Technologie:

MIG/MAG (CO2) svařování – Pulse, Wise

Aplikace:

Svařování konstrukční dílů, navařování funkčních ploch

Komponenty:

robot FANUC, svářečka KEMPPI, polohovadlo LaserTherm

Ostatní:

Dodávka včetně zabezpečení a odsávání zplodin

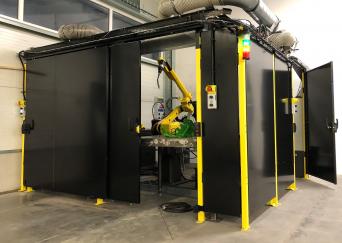

Robotické svařovácí pracoviště. Svařovací robot a polohovadlo FANUC.
Instalace robotického svařovacího pracoviště. Svařovací robot ARC Mate a polohovadlo FANUC.

Robotické MIG/MAG svařování tlakových nádob

Místo/rok instalace

Chrást 2017

Technologie:

MIG/MAG (CO2) svařování – Pulse, Wise

Aplikace:

Svařování vnějších i vnitřních svarů tlakových nádob

Komponenty:

robot FANUC, svářečka KEMPPI, polohovadlo LaserTherm

Ostatní:

Dodávka včetně zpracování WPQR a WPS

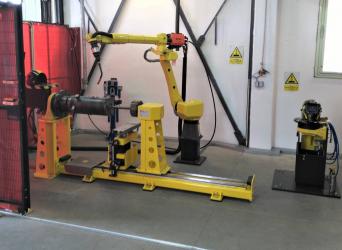

robotické svařování tlakových nádob. Svařovací robot a polohovadlo FANUC. Automatizované robotické pracoviště.

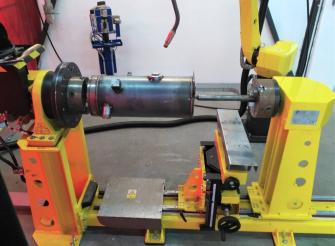

Automatizované svařování tlakových nádob. Svařovací robot a jednoosé polohovadlo FANUC.

Robotické MIG/MAG svařování průmyslových rozvaděčů

Místo/rok instalace

Pelhřimov 2018

Technologie:

MIG/MAG (CO2) svařování – Pulse, Intelligent ARC control

Aplikace:

Svařování různých typů průmyslových rozvaděčů

Komponenty:

robot FANUC, svářečka Migatronic, polohovadlo FANUC, pojezdová dráha 9m LaserTherm

Ostatní:

Kalibrace hořáku IR Vision

Robotické svařování průmyslových rozvaděčů. Robotické obloukové svařování.
Automatizované svařování tlakových nádob. Svařování MIG/MAG. Svařovací robot a polohovadlo FANUC.

Robotické MIG/MAG svařování nosných prvků pro filtrační techniku

Místo/rok instalace:

Brno 2016

Technologie

MIG/MAG (CO2) svařování – Pulse, Coordinated motion

Aplikace:

Svařování nosných prvků pro filtrační techniku

Komponenty

FANUC ARC Mate 100iC/8L, KEMPPI KempArc 350, Polohovadlo FANUC 500 kg

Ostatní:

Dodávka včetně zakládacího přípravku a odladění výroby

Robotické MIG/MAG (CO2) svařování s jednoosým polohovadlem. Svařování s robotem FANUC.
Instalace robotického svařovacího pracoviště. Vybavení - svařovací robot a polohovadlo FANUC.

Robotické MIG/MAG svařování os válců

Místo/rok instalace

Plzeň 2018

Technologie:

Svařování MIG/MAG (CO2)

Aplikace:

Svařování osy a pláště válce různých průměrů

Komponenty:

FANUC ARC Mate, KEMPPI A7 450, stůl LaserTherm, pohony Siemens

Ostatní:

Dodávka „na klíč“ včetně automatických svařovacích přípravků

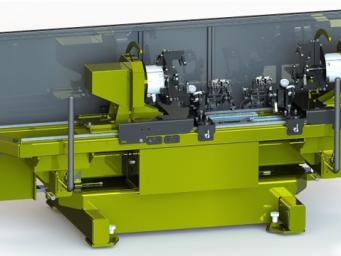

polohování pro svařování rotačních dílů. Automatizované svařovací pracoviště s robotem FANUC.

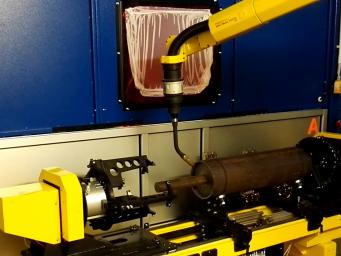

upínání pro svařování os válců. Robotické svařování s FANUC a Kemppi. Automatizace svařování.

Svařování MIG/MAG výtahových komponent

Místo/rok instalace

2 x Robčice 2017 a 2108

Technologie:

MIG/MAG (CO2) svařování

Aplikace:

Svařování komponent pro výtahy

Komponenty:

FANUC ARC Mate 100iC/8L, KEMPPI A7 350, otočný stůl Lasertherm

Ostatní:

Eliminace lidského faktoru, dodávka dvou buněk

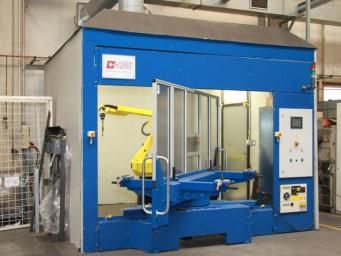

Svařovací buňka MIG/MAG (CO2). Automatizace svařování svařování s robotem FANUC

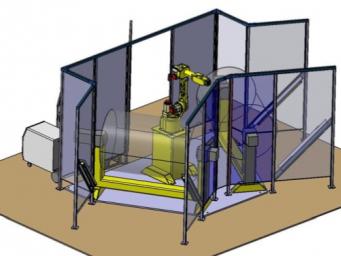

návrh realizace. Robotické svařování s technologií FANUC.

Robotické MIG/MAG svařování pro malosériovou výrobu

Místo/rok instalace

Horní Slavkov 2018

Technologie:

MIG/MAG (CO2) svařování

Aplikace:

Svařování dílů / menší série

Komponenty:

FANUC ARC Mate 100iC/8L, KEMPPI A7 450,

Ostatní:

Připraveno pro rozšíření o 1 osé polohovadlo s koníkem pro rozměrnější výrobky

Robotické MIG/MAG pracoviště. Robotické svařování. Automatizace svařování s robotem.

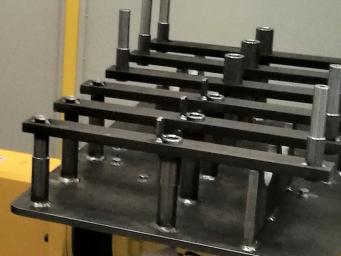

Svařování sestavy s MIG/MAG technologií a robotem FANUC.

Robotické MIG/MAG svařování průtokoměrů a částí potrubí. Robotická automatizace svařování

Místo/rok instalace

Kraslice 2018

Technologie:

MIG/MAG svařování

Aplikace:

Svařování potrubních komponent

Komponenty:

FANUC ARC Mate 100iC/8L, KEMPPI A7 450,

Ostatní:

5 plně řízených a synchronizovaných externích os FANUC

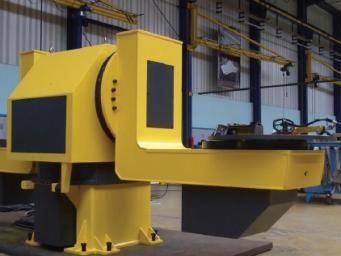

víceosé polohovadlo MOTOFIL pro vysoké zatížení a svařování robotem FANUC.

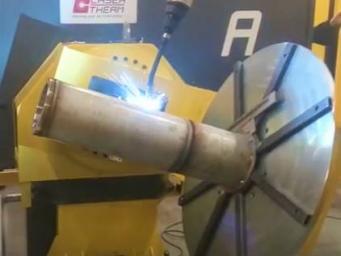

pětiosé polohovadlo MOTOFIL v kombinaci s robotem FANUC.

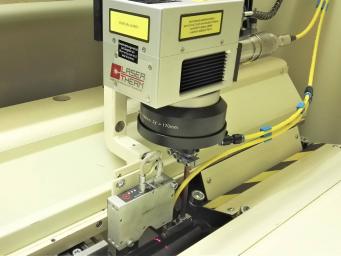

Laserové svařování - jednoúčelový stroj

Místo/rok instalace

Velká Bíteš 2016

Technologie:

Laserové svařování 1kW

Aplikace:

Svařování části vstřikovací jednotky pro VW a PSA

Komponenty:

IPG YLS 1KW, jednoúčelový stroj LaserTherm

Ostatní:

Dodávka včetně vyhodnocování kvality svaru (OK a NOT_OK)

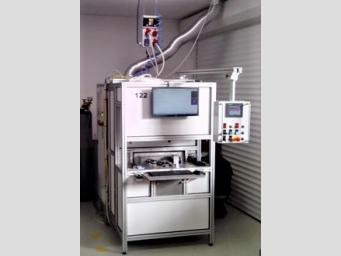

Jednoúčelový stroj pro laserové svařování dílů.
Finální produkty svařené laserem

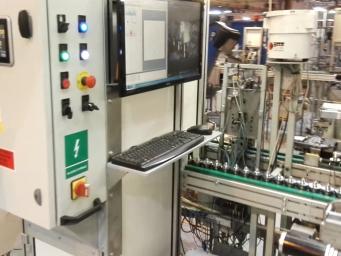

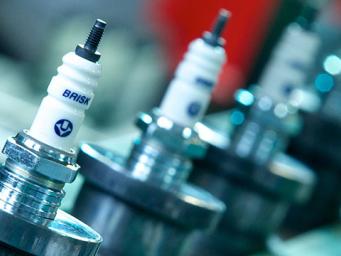

Laserový popis pouzder svíček

Místo/rok instalace

Tábor 2015

Technologie:

Jednoúčelový stroj s laserovým popisem

Aplikace:

Laserový popis pouzder svíček

Komponenty:

Modul SPI, sken. hlava Scanlab, JÚS LaserTherm

Ostatní:

Integrace laserového systému do výrobní linky na klíč.

Laserový popis pouzder svíček

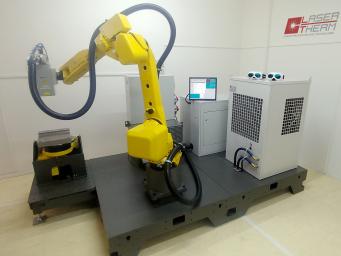

Mobilní laserové kalicí pracoviště

Robotické buňky pro studijní účely

Místo/rok instalace

Liberec 2018

Technologie:

Robotot s jednoduchým uchopovačem a příslušenstvím

Aplikace:

Studijní robotická buňka

Komponenty:

FANUC LR Mate, Cognex vision systém, SCHUNK uchopovač, Siemens PLC, dopravník

Ostatní:

Dodávka 3 ks univerzálních buňek, Offline programování robota

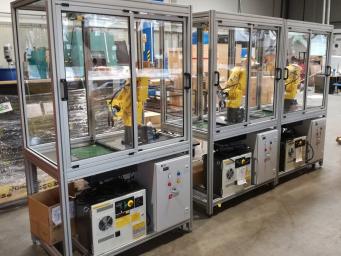

Univerzální robotické buňky pro studijní účely

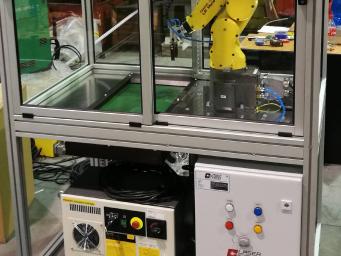

Studijní robotická buňka

Kontaktujte nás!

Máte dotazy, nebo chcete zaslat poptávku?

Uvedené osobní údaje budeme využívat pouze pro účely zpracování a vyřízení zasílaného podnětu, a pro zaslání odpovědi či jiné zpětné reakce. Pro tento účel není souhlas subjektu údajů vyžadován.
